光纤熔接机当前位置:首页 > 产品展示 > 光纤熔接机

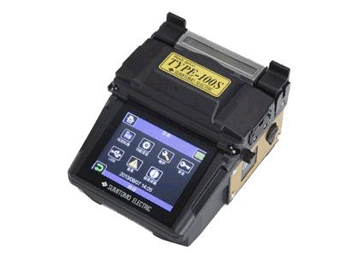

住友TYPE-100S光纤熔接机

发表时间:2015-10-16 15:16:13阅读次数:

产品名称:光纤熔接机

产品型号:TYPE-100S

生产厂家:日本住友

产品说明:
FTTH
施工用超小型单芯光纤熔接机
基本配置:
2013
9月日本住友电工推出小型化TYPE-100S光纤熔接机 日本住友TYPE-100S光纤熔接机
应用领域:
特长1:小而结实,优良的耐环境设计,抗冲击、抗风、防尘、防水设计。 特长2:小而便利,轻量携带方便,触摸式操作,自动放电校正,内置帮助视频,提供快捷良好的售后服务。 特长3:实现各种单芯、皮缆芯、尾纤的高速熔接。可储存大容量的熔接数据和图像,双显微镜观察。



 规格:

项目

TYPE-100S

材料

石英玻璃

光纤要求

适用光纤类型

SMF (ITU-T G.652), MMF (ITU-T G.651), DSF (ITU-T G.653),

NZ-DSF (ITU-T G.655), BIF (ITU-T G.657)

适用光缆类型

皮线缆,尾纤,跳线

芯数

1

包层直径

125μm

对应光纤切割长度

10mm

标准性能

熔接损耗(标准)※1

SMF 0.03dB, MMF0.02dB,

DSF 0.06dB, NZDSF0.06dB

熔接时间(标准)※2

10(SM光纤)

加热收缩时间(标准)※3

30 (60mm热缩管)

电池的熔接加热次数

130

程序

熔接程序

最大300

加热程序

最大50

功能

对芯方式

V型槽

推定损耗

熔接图像保存/熔接数据保存

64张图像 / 10,000组熔接数据

光纤显示方式

XY双方向同时显示以及单独显示

熔接点拉力试验

1.96-2.09N200-213gf

自动熔接

快速上手用户培训视频

自动放电校正

放电试验

尺寸/重量

尺寸

100W×140D×76H mm

重量

770g(BU-12S)/860g(BU-12L)

显示器尺寸

3.5" TFT彩色LCD触摸屏幕

端口

USB接口

USB 2.0 (mini-B)

存储卡

Micro SD/SDHC 存储卡

电源

AC输入

100240V, 50/60Hz

DC输入

1015V,4.5A

电池

锂电池

工作条件

海拔高度 05,000m(大于3,660m时要使用电池),工作温度 -10+50,工作湿度 095% (不结露),对应风速最大15m/s

存放条件

保管温度 -40+80,保管湿度 095% (不结露),电池 -20+30 (长期)

电极寿命※4

30005000

1:采用住友电工相同光纤测试结果。

2:采用住友电工相同光纤测试结果。

3:采用住友电工热缩套管测试结果。

4:电极实际寿命会受到工作环境的影响。

标准配置:

部件名

型号

数量

主机

TYPE-100S

1

电池

BU-12L

1

充电器

BC-12

1

电源线

PC-AC2

1

AC适配器

ADC-1340

1

电极棒

ER-11

1

操作CD手册

-

1

携带包

CCS-100

1

单芯夹具(250μm

FHS-025

1

尾纤夹具(φ3mm

FHC-3

1个(左侧)

皮线光缆夹具(250μm

FHD-1

1

高精度光纤切割刀

FC-6S

1
