光纤熔接机当前位置:首页 > 产品展示 > 光纤熔接机

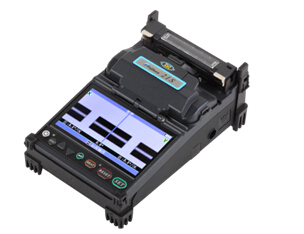

藤仓FSM-21S掌上型单芯光纤熔接机

发表时间:2015-7-17 16:56:12阅读次数:

产品名称:光纤熔接机

产品型号:Fujikura 21s

生产厂家:日本藤仓

产品说明:

l        世界上最小且最轻的4马达活动V型槽对芯熔接机

l        掌上型设计,带电池仅1140克

l        熔接时间7秒(标准SM光纤)

l        高精度高强度设计,防冲击、耐降雨、耐粉尘

l        三合一多功能护套压板,操作更便捷

l        5mm的最短切割长度熔接

l        大容量锂电池供电,一块电池能够熔接加热200芯以上

l        配备多功能悬挂式工作台

随时随地,只要打开附带的便携箱即可立即进行熔接作业


技术参数

光纤对准方式

活动V型槽包层对准

适用光纤类型

SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657)

适用光纤种类

250μm内芯皮线光缆;250μm内芯尾纤/跳线;250μm裸光纤和600μm/900μm包覆光纤

包层直径

125μm

涂覆层直径

100μm至3mm(多功能护套压板,无需更换夹具)

光纤切割长度

5~16mm

熔接/加热模式

总共100个熔接模式和30个加热模式

实际平均熔接损耗

0.02dB(SM),0.01dB(MM),0.04dB(DS),0.04dB(NZDS)

熔接时间

SM FAST模式:7秒,SM AUTO模式:10秒

加热时间

900μm涂覆直径,FP-03套管:30秒

熔接结果存储

10000个最新熔接记录,8个最新熔接图像

光纤显示和放大倍数

X/Y单独或同时显示;400倍/200倍

光纤观察方式

双轴观测;4.73英寸彩色LCD显示器(表面有耐冲击透明保护板)

拉力试验

1.96~2.25N

对应热缩管

60mm单芯、40mm单芯、20mm单芯以及各类皮线光缆和热熔接头使用套管

电极棒寿命

放电3000~5000次

电池熔接加热次数

4300mAh锂电池,200次以上

通信接口

USB2.0(Mini-B)用于PC连接,支持因特网联网软件升级

操作条件

海拔0~5,000m,最大风速15m/s,温度-10~+50℃,相对湿度0~95%非冷凝

尺寸/重量

120W x 189D x 72H (mm) / 1140g (包括电池)

三防性能

防震:76cm高度底部向下坠落;防雨:降水量在10mm/hr的情况下10分钟;

防尘:暴露于灰尘中(0.1~500μm大小的硅酸铝颗粒)


配置清单

主机及附件

说明

型号

数量

熔接机主机(内装电池)

21S

1台

三合一护套压板

CLAMP-S21B

1套

交流适配器

ADC-19

1个

交流电源线

ACC-08

1根

高精度光纤切割刀

CT-06C

1把

备用电极棒

ELCT2-12

1对

热熔连接器加热压板

CLAMP-12B

1个

十字螺丝刀

SD-01

1把

酒精泵

AP-01

1个

快速操作指南

Q-21S

1份

光盘

M-21

1张

携带箱(含工作台)

CC-32

1个



可选配件

说明

型号

锂电池

BTR-11

皮线转移辅助夹具

CLAMP-DC-12

    21S熔接机专用软包

FSM-21S BAG

皮线热缩套管

DFP-45,DFP-50,DFP-60



其它可选光纤夹具

光纤类型

夹具型号

250µm光纤

FH-60-250

900µm光纤

FH-60-900

900µm松套光纤

FH-60-LT900

250µm皮线

FH-60-DC250-SL

900µmФ3mm尾纤

FH-FC-30

900µmФ2mm尾纤

FH-FC-20

通用热熔头夹具

FH-FC-UNIV
